プーリー 軸穴追加工サービス

サービス紹介動画

動画内に記載する価格の最新情報は、NBKウェブサイトにてご確認ください。

対象商品

ＪＩＳ Vプーリー
標準Ｖプーリー
ヴァンキンプーリー^*1
ウェッジプーリー
イソメックポリドライブプーリー（軸穴タイプのみ）
＊1：ヴァンキンプーリーは、加工タイプ BNW BKW が対象外です。既存のねじ穴と干渉するため、押しねじ穴を2ヵ所・90°の位置に加工することができません。

価格・納期

価格

商品を[カート]に入れ、加工内容を選択してください。価格をご確認いただけます。
[カート]に入れたのち、見積書を発行いただくことも可能です。

価格の最新情報は、NBKウェブサイトにてご確認ください。

注文する(商品一覧へ)

納期

・14:00までのご注文は実働1日目に出荷します。
・ご注文数が多い場合はコンタクトセンターへお問い合わせください。
・土曜日・日曜日・祝日は実働日から除外します。

・他のサービスと組み合わせる場合は、コンタクトセンターへお問い合わせください。

ご注文方法

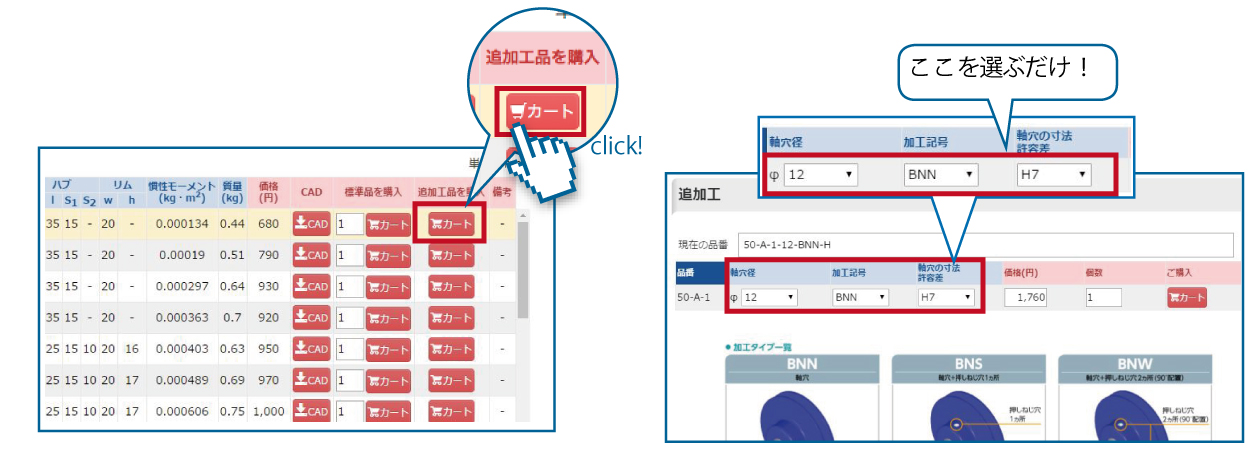

ネットショップにて軸穴径と加工記号を指定するだけで、簡単にご注文いただけます。

注文する(商品一覧へ)

品番指定方法

軸穴径

軸穴径をプーリーの最小軸穴径^*1以上、最大軸穴径^*2以下の範囲でご指定ください。

＊1 最小軸穴径は原則としてプーリーのハブ長さ（l寸法）×1/3です。
＊2 最大軸穴径は各商品ページの寸法表をご参照ください。
ただし、130mmを超える軸穴径についてはコンタクトセンターへお問い合わせください。
＊3 軸穴加工はストレート穴のみ対応しております。テーパ穴加工やDカット加工は対応できません。
ストレート穴にDカット軸を使用することは締結力が低下するため、推奨しません。

加工タイプ

加工タイプを選択してください。

「加工タイプ一覧」をご参照いただき、        内の記号を指定してください。
※押しねじ穴加工（加工タイプ BNS BNW BNT BKS BKW BKT）をご希望の場合は、押しねじを付属します。
プーリーの種類・形状により、押しねじ穴のサイズ・位置が異なることや、押しねじ穴加工ができない場合があります。
　　詳細はこちらのリストをご参照ください。　➡タップ加工が不可能な品番

加工タイプ一覧

＊押しねじ穴加工（加工タイプ BNS BNW BNT BKS BKW BKT）をご希望の場合は、押しねじを付属します。

プーリーの種類・形状により、押しねじ穴のサイズ・位置が異なることや、押しねじ穴加工ができない場合があります。
　　詳細はこちらのリストをご参照ください。　➡タップ加工が不可能な品番

軸穴公差

軸穴公差を選択し、加工記号を指定してください。

＊上記以外の軸穴公差をご希望の場合はコンタクトセンターへお問い合わせください。

➡「軸穴公差」とは(FAQページへ)

●プーリーの軸と軸穴のはめあい例

キー溝の規格

キー溝加工をご希望の場合、キー溝の規格を選択し、加工記号を指定してください。（加工タイプ BKN BKS BKW BKT BCN）

●平行キー●こう配キー

こう配キーの打ち込み方向

こう配キー溝加工をご希望の場合（加工タイプBCN）、キーの打ち込み方向を選択してください。

「こう配キーの打ち込み方向一覧」をご参照いただき、        内の記号を指定してください。

こう配キーの打ち込み方向一覧

プーリーの形状図番を商品ページでご確認ください。該当する形状図番、打ち込み方向に応じて、        内の記号を指定してください。

検査

●軸穴（全数）
　限界栓ゲージまたはシリンダゲージによる検査
●キー溝（初品）
　キー溝幅：限界キー幅ゲージによる検査
　キー溝深さ：ノギスによる検査
●押しねじ穴（初品）
　押しねじ径：ねじ用限界ゲージによる検査
